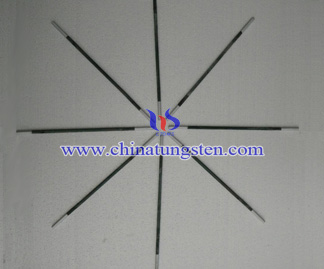

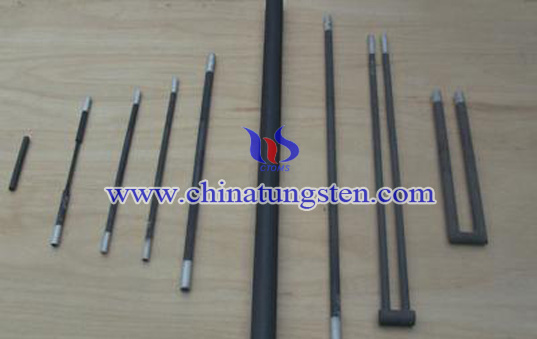

使用溫度
矽碳棒溫度越高壽命越短。特別是在爐膛溫度超過(guò)1600℃以後，氧化速度加快，矽碳棒的使用壽命變短，所以請(qǐng)儘量不要讓矽碳棒表面溫度過(guò)高，即有必要縮小爐膛溫度與矽碳棒溫度之差。

表面負(fù)荷
表面負(fù)荷密度指棒的發(fā)熱部單位表面積所允許承載的額定功率。
表面負(fù)荷密度=額定功率（W）/發(fā)熱部表面積（cm2）
實(shí)踐證明：負(fù)荷密度大則發(fā)熱體表面溫度與爐膛溫度之差也大。負(fù)荷密度大則棒體表面溫度高，電阻增長(zhǎng)快，SIC棒的壽命短。因此，矽碳棒表面溫度負(fù)荷密度、爐內(nèi)氣氛、溫度與SIC棒老化速度成正比，與SIC棒的壽命成反比。
爐膛溫度與表面負(fù)荷密度的關(guān)係。

爐內(nèi)氣氛
在燒成中矽碳棒與很多燒成物揮發(fā)出來(lái)的化學(xué)物質(zhì)之間的會(huì)發(fā)生反應(yīng)，如果與水、氫、氮、硫、鹵素等氣體及熔融的鋁、堿、鹽、熔融金屬、金屬氧化物接觸的話(huà)，也會(huì)發(fā)生反應(yīng)、腐蝕或氧化現(xiàn)象。

窯爐運(yùn)行方式
矽碳棒在連續(xù)式窯爐與間歇式窯爐中，前者的壽命較長(zhǎng)。矽碳棒在使用中表面氧化生成二氧化矽薄膜，長(zhǎng)時(shí)間使用使二氧化矽皮膜增加，矽碳棒阻值也隨之增加。二氧化矽薄膜在結(jié)晶臨界點(diǎn)（270℃）附近發(fā)生異常膨脹、收縮。因在間歇式窯爐中間斷使用總在此溫度上下浮動(dòng)，所以反復(fù)破二氧化矽薄膜，加速氧化。因此停電爐溫降至室溫時(shí)經(jīng)常急劇增加電阻。

接線(xiàn)方法
如果矽碳棒阻值不同，串聯(lián)時(shí)電阻高的矽碳棒負(fù)荷較集中，易導(dǎo)致某一根矽碳棒的電阻快速增加，壽命變短。矽碳棒一般是串、並聯(lián)接線(xiàn)結(jié)合使用。建議採(cǎi)用2根串聯(lián)為一組後多組並聯(lián)。特別當(dāng)爐內(nèi)溫度超過(guò)1350℃時(shí)必須並聯(lián)。三相接線(xiàn)時(shí)建議使用開(kāi)放三角形接線(xiàn)。
